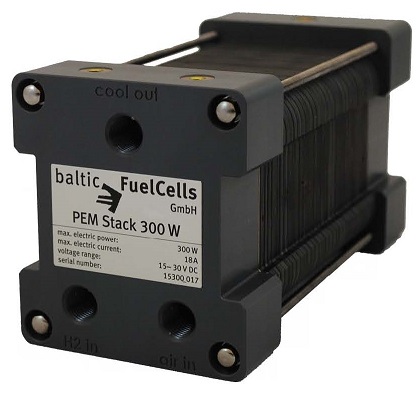

300W燃料电池堆
德国balticFuelCells GmbH提供300W功率燃料电池冷堆，液体冷却产生的热功率的是可以利用的；燃料电池堆可以在干燥或者一般环境下操作，整个系统简化，电池堆可用于多项应用，如电动车、环境监测以及UPS应用；300W PEM电池堆为系统集成商提供合格和可靠产品。
技术参数：
● 电压：15-30V 直流电
● 功率：标准300W
● 电流：18A (正常电力）
● 工作温度：5-55℃
● 利用率：45%（在300W）
● 燃料介质： 99.9%氢和空气
● 氢气消耗量：4.5l/min
● 氢气进口压力：250-350mbar
● 电池片数量：30
● 连接口：1/4 ’’ 内螺纹
● 尺寸：175x85x95mm/1.7kg
